消失模鑄造的夾渣缺陷
信息來源：www.jintongfz.com 發布時間：2021.12.30
消失模鑄造的夾渣缺陷

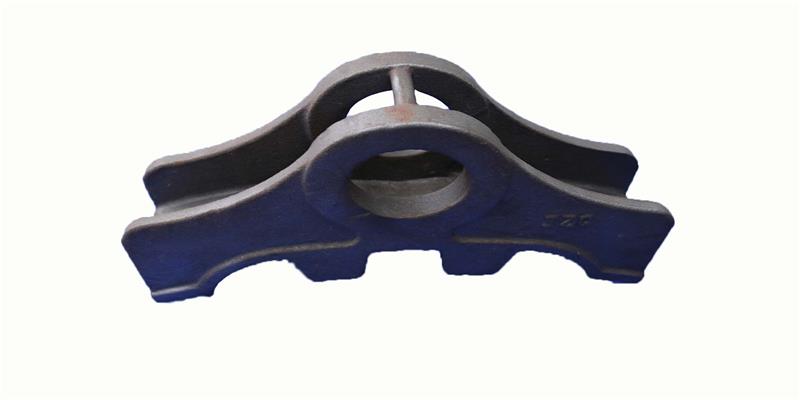

夾渣缺陷是指干砂粒、涂料及其他夾雜物在澆注過程中隨著鐵水進入鑄件而形成的缺陷。在機加工后的鑄件表面上，可看到白色或黑灰色的夾雜物斑點，單個或成片分布,白色為石英砂顆粒，黑灰色為渣、涂料、泡沫模型熱解后殘留物和其他夾雜。這種缺陷俗稱為“進砂”或“夾渣”，在消失模鑄造生產中該缺陷是一種很常見的缺陷。
幾乎采用消失模鑄造的工廠是普遍存在的，且很難。只有在每一道工序上采取多種措施且操作才能把“夾渣”降到很低，取得比較滿意的效果。 在消失模鑄件冷卻打箱后未清理前，根據鑄件及澆注系統表面狀況，即可以判定有沒有進砂和夾渣缺陷。如果澆口杯、直澆道、橫澆道、內澆道和澆口表面或連接處以及鑄件表面粘砂嚴重或有裂紋狀粘砂存在，則基本可以肯定鑄件有夾渣和進砂缺陷。砸斷澆道棒或澆道拉筋，可看到斷口上有白色斑點，嚴重時斷口形成一圈白色斑點。這樣的鑄件，特別是板狀、圓餅狀鑄件機加工后加工面上就會有白色、黑灰色斑點缺陷。如果工序操作規程控制不嚴格，生產的鑄件嚴重的影響了鑄件質量和定單完成的進度。
上一條：高強度灰鑄鐵的制造技術
下一條：消失模鑄鋼防止增碳的方法
